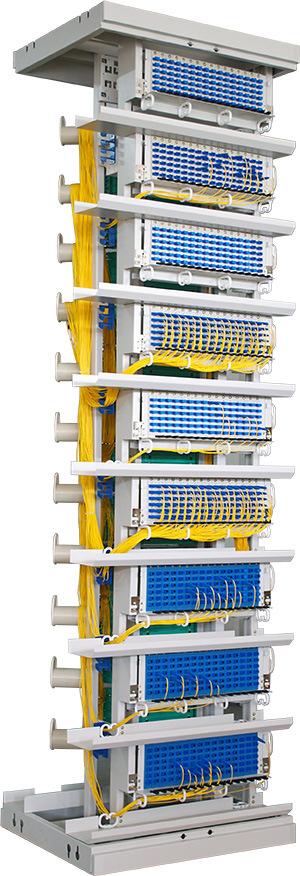

双面总配线架为熔配分离结构，线路侧（直列）为模块式，设备侧(横列)为配线面板结构。线路光缆和设备尾缆均在工程阶段完成接续，后续运行和维护均采用架内或架间跳纤，通过机架内的走纤槽进行调度管理，布放跳纤不再需要通过机架顶部的光纤槽道。

主要特点

1.线路侧为光缆，设备侧尾缆分区管理，符合现有维护体制和习惯

2.架内，架间跳纤均在OMDF架内路由，无需进入机房光纤槽道，减小槽道压力，方便调度管理

3.可定制跳纤长度，减少光纤冗余和缠绕

4.有预留测试端口

5.正面为线路侧（直列），背面为设备侧（横列）

6.设备侧配线面板采用旋转结构，维护方便

7.跳线路由采用直放式，无需穿叉走纤，操作方便
